TP20-GC熱裂解脫附儀

應對RoHS2.0新增4種鄰苯篩查解決方案

2015年6月4日歐盟官方公報（OJ）發布RoHS2.0修訂指令(EU)2015/863，在原有RoHS 6項物質（鉛、鎘、汞、六價鉻、多溴聯苯和多溴二苯醚）的基礎上，增加4項鄰苯二甲酸鹽到RoHS2.0限制物質列表中，至此，RoHS2.0的管控物質達到10項。

按RoHS2.0檢測標準，生產企業原材料快速篩查、物料自檢、內部質量控制、客戶驗廠審廠等都需要購買相關設備（常規配置需要的儀器：GCMS+EDXRF光譜儀），但是采購這些設備動輒上百萬，是很多企業都感到巨大壓力，而企業在原材料篩查有不能不做，如果不做篩查，產品生產將會埋下巨大隱患，企業無法把控自己生產的產品是否符合標準；金谷科儀根據企業內部篩查的重要性和購買設備所需巨額投入這兩大痛點，專門針對Rohs2.0中4種鄰苯的快速篩查需求開發出一套全新解決方案： TP20-GC熱裂解脫附鄰苯快速篩查解決方案

這套TP2-GC系統能做16種鄰苯的檢測，滿足鄰苯檢測需求，這個系統除了做鄰苯之外，還可以做紅磷阻燃劑、有機溶劑殘留、高分子材料、材料中揮發性有機物等等，功能強大！

第一部分：TP20-GC　ROHS2.0 鄰苯解決方案介紹

TP20-GC方案有如下優點：

1、做樣時間短：20分鐘/樣的做樣時間完全滿足企業用戶快速篩查需求；

2、不產生廢氣廢液：這種無需試劑、無需前處理，不產生廢氣廢液；

3、采購成本低：PY+GCMS采購成本150萬，TP20-GC采購成本35萬以?xún)?nèi)；

4、使用成本低：無需前處理、無需試劑和耗材，一年使用成本3000元以?xún)?nèi)；

5、直接進樣、無需前處理：直接固體或液體進樣，無需前處理，產線工人即可操作；

6、內置標準曲線：更加直觀判斷物料是否鄰苯超標（獨家技術）；

7、適用于100%聚合物材料：化學方法只適應于70%物料，TP20-GC適用于100%物料

8、無需專業實驗室環境：只需要普通具備空調電源的操作空間即可安裝使用。

本方案大型客戶成功案例：

深圳威富通訊技術有限公司（華為供應商）             采購1套TP20-GC 鄰苯檢測儀

工信部電子五所綠環中心                             采購1套TP20-GC 鄰苯檢測儀

廣東日豐電纜有限公司（上市公司）                   采購1套TP20-GC 鄰苯檢測儀

深圳中元電子有限公司（oppo供應商）                采購1套TP20-GC 鄰苯檢測儀

江西聯創電子有限公司（華為供應商）                 采購1套TP20-GC 鄰苯檢測儀

深圳盛佳麗電子有限公司（深圳最大耳機喇叭生產廠家） 采購1套TP20-GC 鄰苯檢測儀

第二部分：目前RoHS2.0三種解決方案對比分析

第三部分、儀器準確性和可靠性試驗：

實驗部分：儀器與耗材

1、帶雙EPC控制的氣相色譜儀；

2、TP20-GC熱裂解脫附儀（裂解脫附溫度200℃-650℃）；

3、色譜工作站（具備反控功能）；

4、專用毛細管鄰苯專用柱；

5、氮?dú)淇諝庠矗?/span>

6、萬分之一天平；

前處理過程：

本方法無需前處理，耗材為2.5cm長石英管，石英棉，預處理柱，將固體樣品放置在石英管中間部位，兩端用石英棉固定，然后將制備好的樣品管放入加熱腔體即可。

分析條件

微裂解程序升溫 200℃-450℃

微熱裂解時間 2 min

進樣方式：分流進樣

液體進樣體積：1 ul

固體進樣體積： 5mg以下

進樣口溫度：250 ℃

FID檢測器溫度：300 ℃

程序升溫 50 ℃（保持1 min），以每分鐘20 ℃升至450 ℃（保持4 min）

各組分名稱及保留時間

結果與討論：

標準曲線及線性范圍（檢出限）

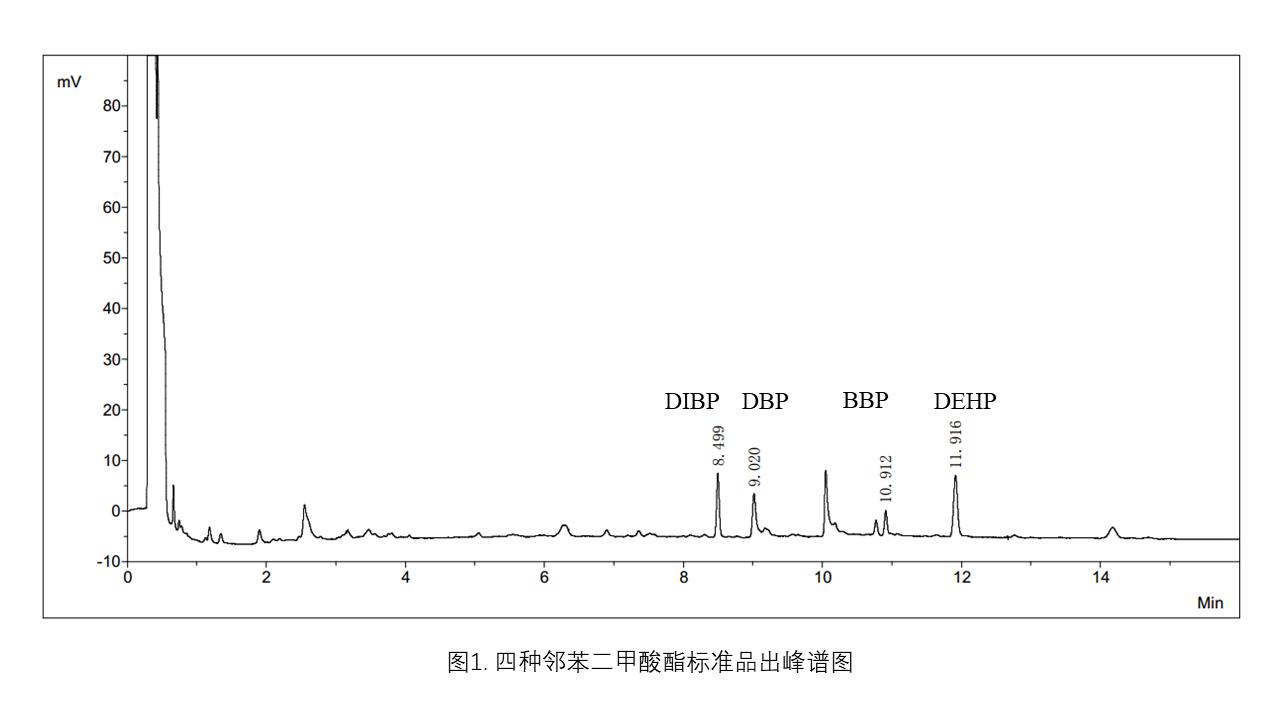

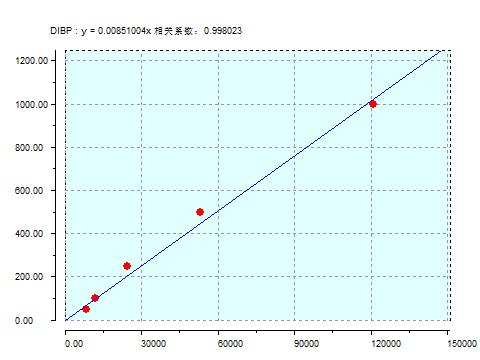

配置濃度為50ppm、100ppm、250ppm、500ppm和1000ppm的DIBP標準溶液，以濃度為橫坐標，定量組分峰面積為縱坐標，繪制標準曲線，標準曲線及線性相關系數如下所示。

以下表格是5種不同濃度標樣的峰高和峰面積對比圖：

3倍信噪比計算各組分的最低檢出限為25ppm

重復性(精密度實驗)

以最低檢出限的濃度進行重復性測定，結果如下所示。

結論：這套Rohs2.0中鄰苯的快速篩查方法，其最低檢出限為25 ppm（島津PY+ＧＣＭＳ最低檢測限為50ppm），線性相關系數大于0.998，RSD%=8.24，完全滿足企業物料篩查要求。

第四部分、符合IEC62321-8法規要求

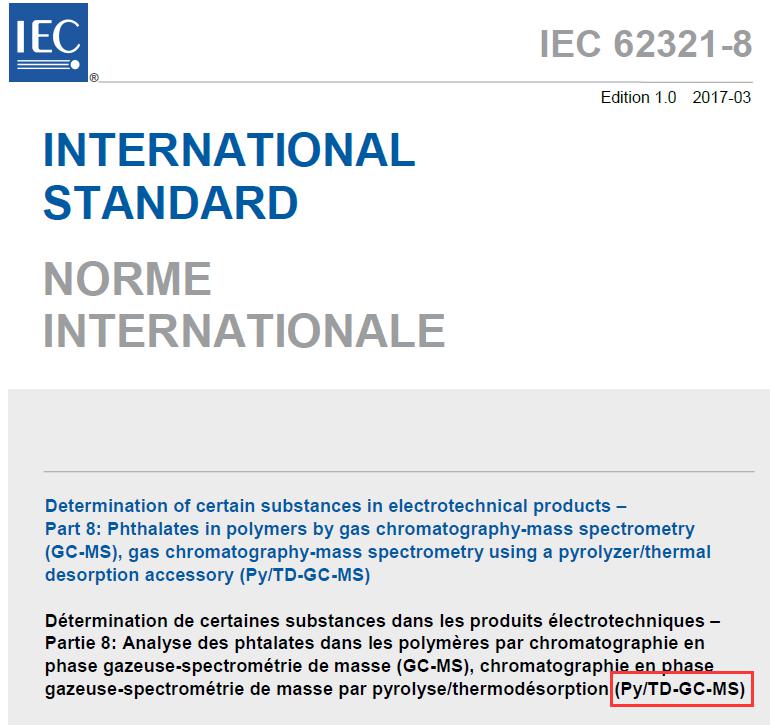

Rohs2.0中間管控的4種鄰苯屬于增塑劑，屬于難揮發物質，需要用高溫（200℃-450℃）才能揮發出來，目前IEC標準是采用PY/TD-GC-MS（熱裂解/熱脫附-氣相色譜-質譜檢測器），而我們采用的是TP20-GC熱裂解脫附技術（熱裂解/熱脫附-氣相色譜儀），具體分析下有什么相同和不同：

1、IEC認可的PY/TD-GC-MS是熱裂解+熱脫附+氣相色譜+質譜檢測器，其中熱裂解溫度高，最高可達1200度，很多大分子物質都被裂解成小分子物質，會對結果產生干擾和假陽性，需要用到MS質譜這部分儀器來定性。

2、TP20-GC鄰苯快速檢測系統，我們只需要做對應的幾種鄰苯的定量，所以我們加熱范圍設定在200℃-450℃這個區間，這樣既讓4個鄰苯都揮發出來后進入GC（氣相色譜儀）中進行定量，又不會對其他大分子物質產生裂解而影響結果。

綜上訴述：那為什么我們的方法沒有質譜檢測器呢，因?yàn)槲覀兊亩ㄎ皇亲?/span>4種鄰苯的檢測，而且我們采用的溫度區間只在200℃-450℃區間，沒有其他的新裂解出來的物質干擾，無需定性檢測，所以TP20-GC是不需要質譜檢測器的。

結論：TP20-GC是符合IEC62321標準的，而且設定更加精準的溫度區間更加合理和科學，用GC定量也比GCMS更加合適

第五部分：TP20-GC RoHS專用檢測分析儀應用案例

在玩具、電子、食品、包裝材料、醫療器械塑料、橡膠、粘合劑、纖維素、樹脂、電纜等行業，都需要做塑化劑篩查檢測；我司經過多年的色譜分離技術和塑化劑基礎研究，研發出一種可以直接固體進樣和液體進樣的專用塑化劑檢測系統，該系統通過程序升溫?zé)峤馕龊透邷亓呀猓寴悠分薪M分按照溫度不同分批次進入氣相色譜儀進行定量檢測，經過具有專利技術的超微傳輸通道還解決了溫度不均衡樣品分析圖譜發生重疊的問題，同時超微傳輸管道本身具有自動清洗功能，這也解決了傳輸管道污染的問題；本系統能做到多階持續升溫且做完一個樣品后能自動進行管道清洗，無需人工干預，既節省人工成本也保證數據的真實性。

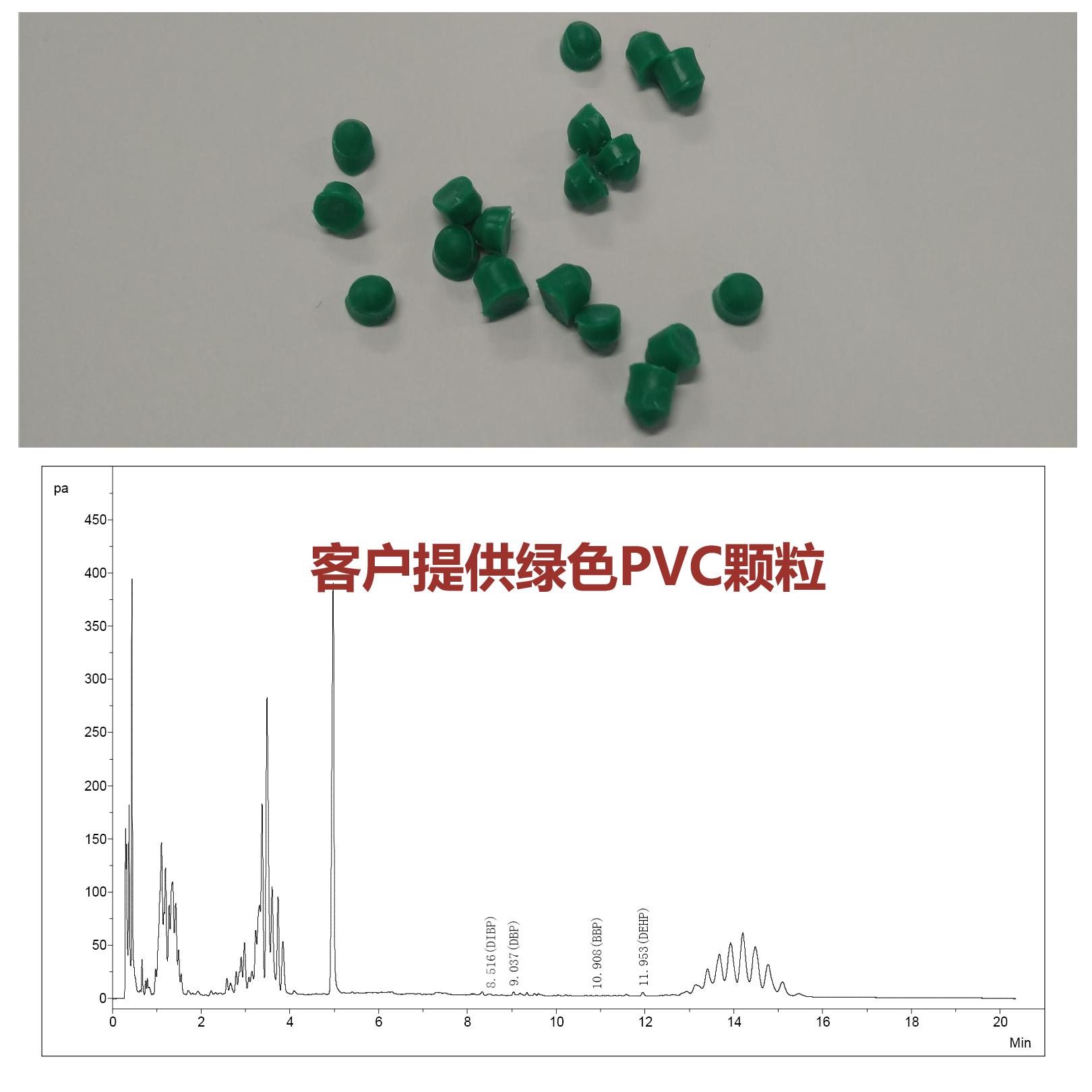

實驗案例一、深圳某耳機廠商給國際知名品牌代工的耳機塑料殼原材料篩查

儀器： 1、國產某品牌氣相色譜儀（FID+SPI+毛細管柱）

2、TP20微裂解脫附儀處理設備

3、專用色譜柱

4、其他實驗設備一批

進樣方式：直接固體進樣；

檢測項目：檢測原生PVC綠色顆粒是否Rohs4種鄰苯超標

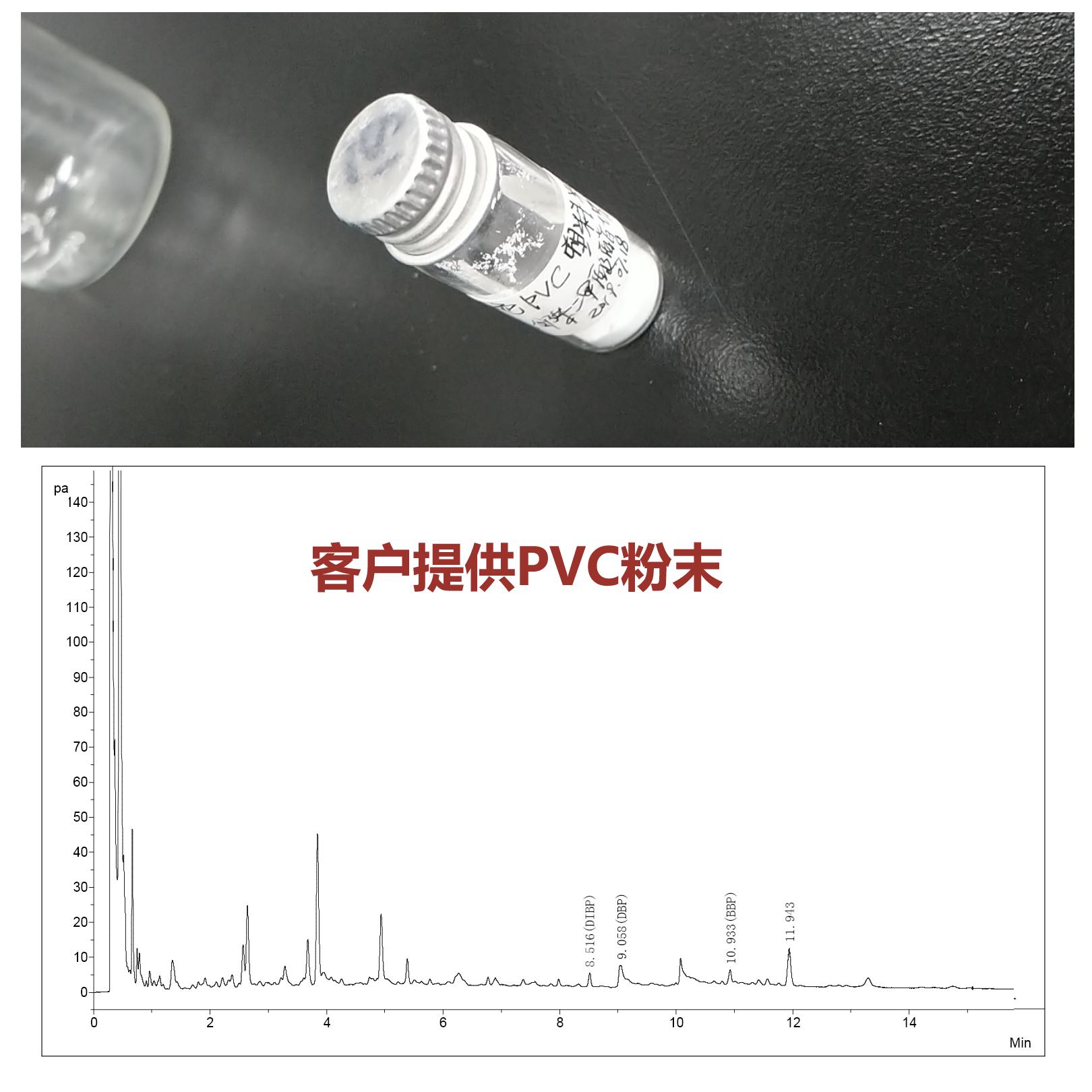

實驗案例二、東莞某出口歐洲手機充電器廠家，需要檢測做Rohs中4種鄰苯篩查

儀器： 1、國產某品牌氣相色譜儀（FID+SPI+毛細管柱+雙路EPC控制）

2、TP20微裂解脫附儀處理設備

3、專用色譜柱

4、其他實驗設備一批

進樣方式：直接固體進樣；

檢測項目：白色PVC塑料粉末中Ia鄰苯二甲酸酯檢測

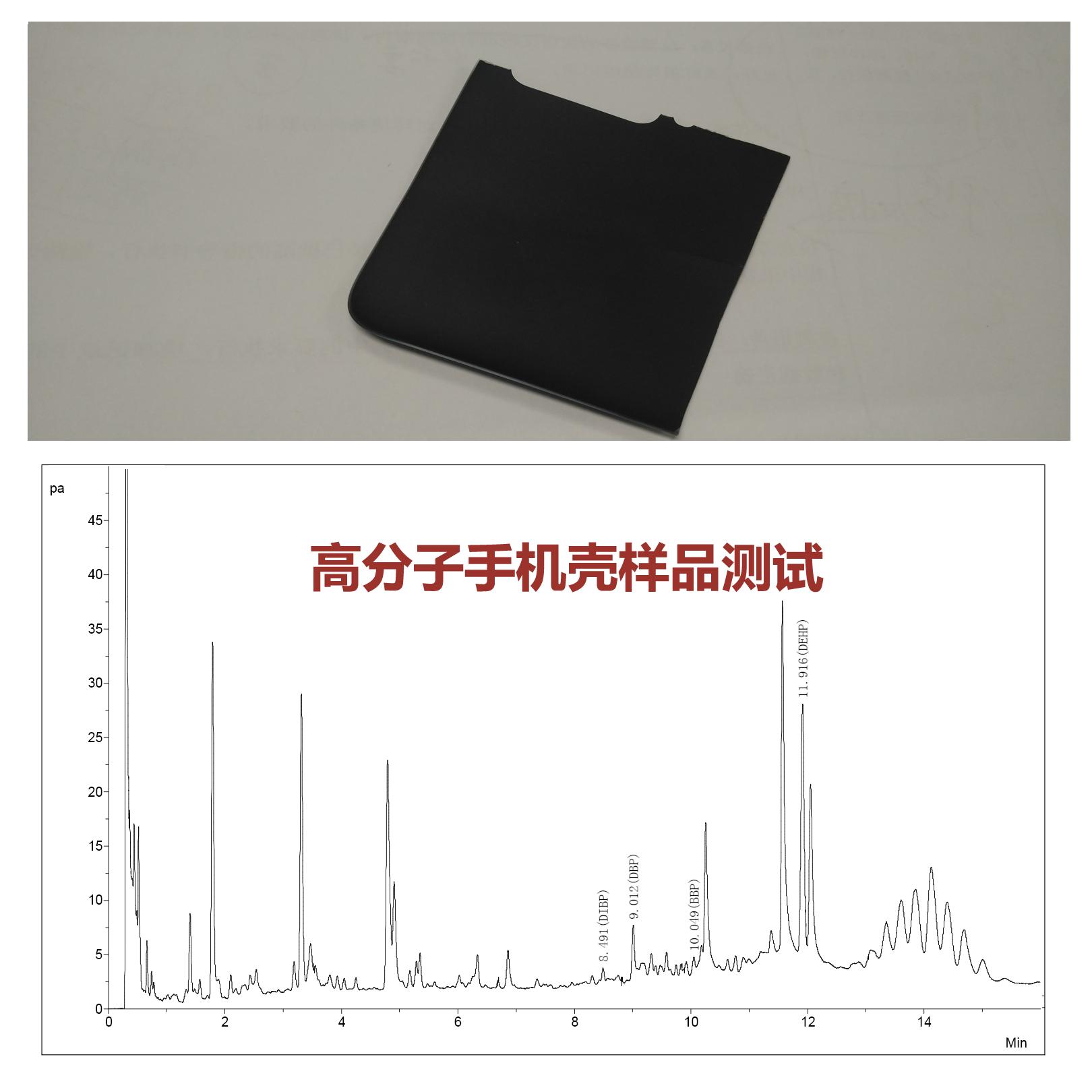

實驗案例二、珠海某知名品牌手機商需要做出口歐洲的手機背板高分子材料Rohs中4種鄰苯篩查

儀器： 1、國產某品牌氣相色譜儀（FID+SPI+毛細管柱+雙路EPC控制）

2、TP20微裂解脫附儀處理設備

3、專用色譜柱

4、其他實驗設備一批

進樣方式：直接固體進樣；

檢測項目：高分子材料手機背殼中22項鄰苯的檢測

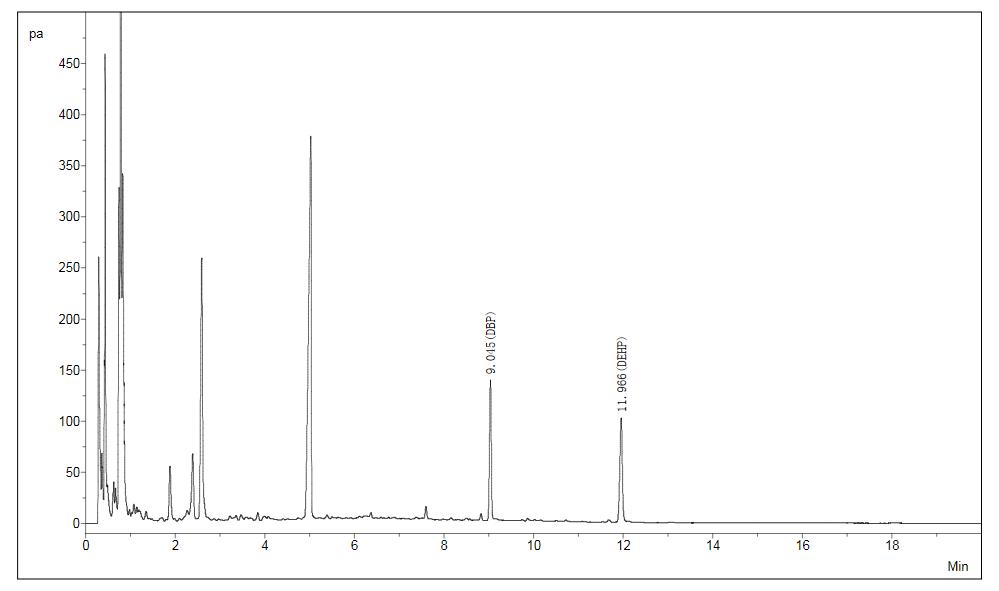

實驗案例四、佛山里水某知名電纜公司電纜膠皮中鄰苯檢測

儀器： 1、國產某品牌氣相色譜儀（FID+SPI+毛細管柱+雙路EPC控制）

2、TP20微裂解脫附儀處理設備

3、專用色譜柱

4、其他實驗設備一批

進樣方式：直接固體進樣；

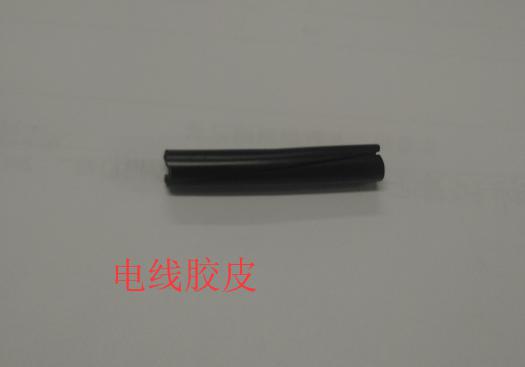

檢測項目：電纜膠皮中鄰苯檢測：

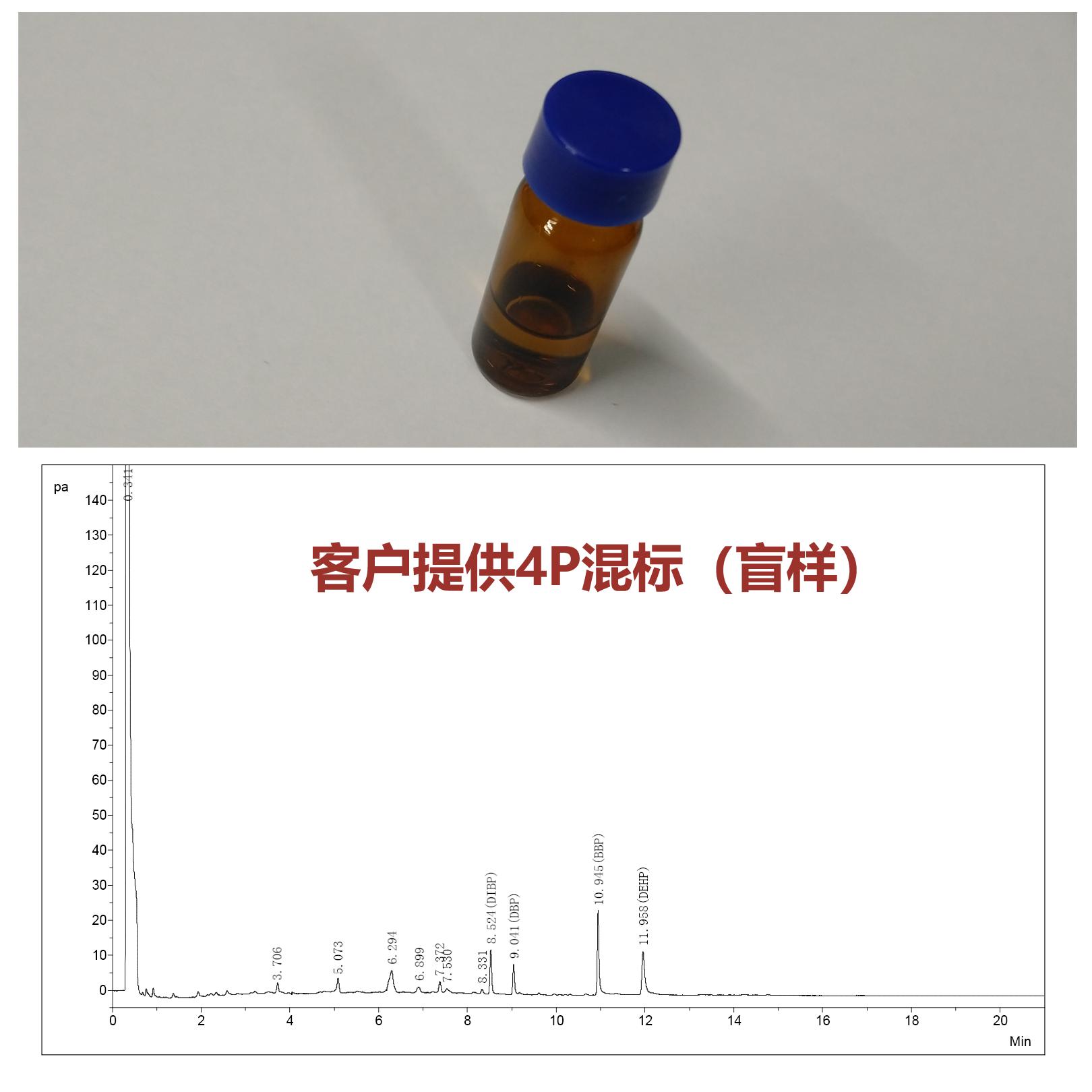

實驗案例四、客戶配置的混標標準品（4種鄰苯，盲樣）

儀器： 1、國產某品牌氣相色譜儀（FID+SPI+毛細管柱+雙路EPC控制）

2、TP20微裂解脫附儀處理設備

3、專用色譜柱

4、其他實驗設備一批

進樣方式：直接液體進樣；

檢測項目：檢測盲樣（混標）中4種鄰苯的含量：

RoHS 4種鄰苯檢測篩查儀器方案、專業塑化劑篩查方案、歡迎有應用需求的朋友跟我們聯系，我們?yōu)槟峁┳顚?zhuān)業的整套檢測方案

                                                                                                                                                                                                                                         Phone: 189-2650-1065 謝先生

                                                                                                                                                                                                                                         Email: sales@innuox.com
